承托巨擘的“关节”：大型管道支吊架检测，守护工业动脉安全运行

在现代工业的庞大身躯中，纵横交错的巨型管道如同输送能量的“动脉”，贯穿电厂、石化厂、LNG接收站和高层建筑。而这些“动脉”之所以能悬空跨越、蜿蜒前行，全依赖于一个个看似不起眼却至关重要的部件——管道支吊架。

如果把管道比作人体的骨骼，支吊架就是连接骨骼的“关节”。一旦“关节”受损或失效，轻则引起管系振动、位移异常，重则导致管道断裂、设备损毁，甚至引发灾难性的泄漏爆炸事故。因此，对大型管道支吊架进行科学、系统的检测，绝非简单的“查螺丝”，而是一项关乎整个装置安危的生命线工程。

隐患潜伏：支吊架失效的连锁反应

大型管道（尤其是高温高压的主蒸汽管道、低温LNG管道）长期处于复杂的交变载荷之下，支吊架面临多重威胁：

过载与失载：管道热胀冷缩产生的巨大推力，可能导致弹簧支吊架超载变形，或恒力支吊架失去平衡。

卡涩与抱死：锈蚀、杂物堆积或安装不当，会导致滑动支架卡死，使管道无法自由位移，产生巨大的二次应力。

根部失效：支吊架的根部结构（如预埋件、梁柱连接点）若焊接质量差或混凝土开裂，会直接导致支吊架整体脱落。

腐蚀减薄：尤其在化工大气或海洋环境中，管夹、螺栓等部件的腐蚀减薄会大幅降低承载能力。

这些隐患往往隐蔽性极强，肉眼难以察觉，必须通过专业的检测手段才能发现。

科学把脉：大型管道支吊架检测的核心要素

一套完整的支吊架检测方案，应当涵盖从宏观形貌到内部力学性能的多维度诊断：

1. 宏观检查与位移测量

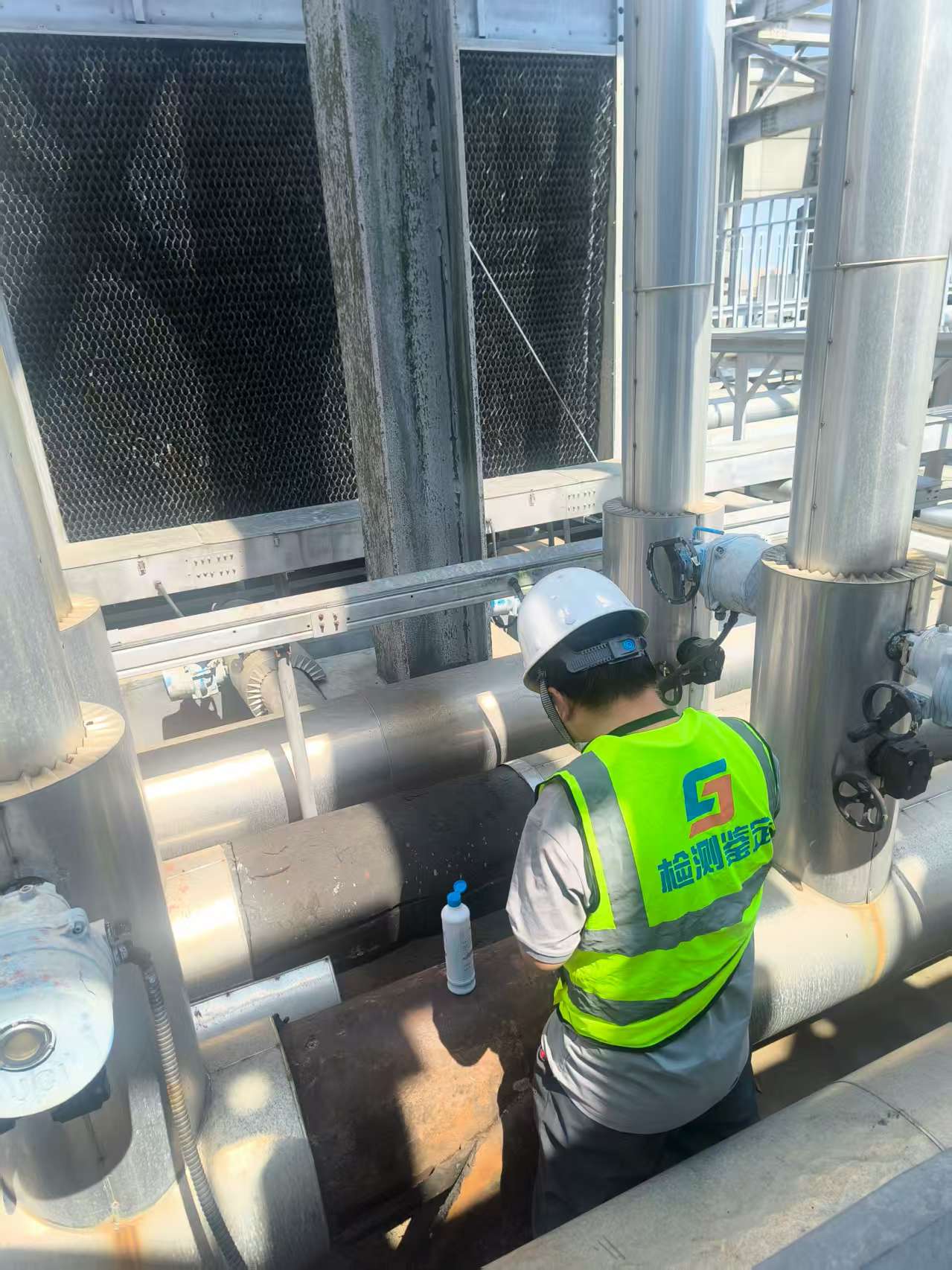

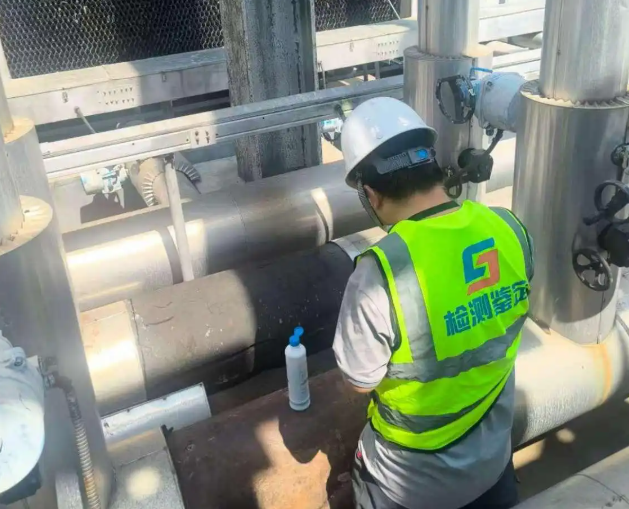

这是基础也是重要的一环。检测人员需核查支吊架的铭牌参数，测量管道实际位移量与设计值的偏差。

重点排查：是否存在管道严重下沉（吊架不受力）、吊杆倾斜角度过大、连接件松动等现象。

工具应用：使用激光测距仪、电子倾角仪等高精度仪器，量化位移数据。

2. 弹簧与液压机构性能测试

对于弹簧支吊架，需检测其工作高度是否在冷态/热态标定范围内。利用专用液压千斤顶对支吊架进行加载和卸载试验，绘制荷载-位移曲线，判断弹簧是否存在疲劳失效或卡涩。

3. 无损检测（NDT）

针对受力复杂的根部结构及焊缝，采用多种无损检测手段：

超声波测厚（UT）：检测管夹、拉杆等关键受力件的腐蚀减薄情况。

磁粉检测（MT）/渗透检测（PT）：检查焊缝及热影响区是否存在表面及近表面裂纹。

相控阵超声检测（PAUT）：对厚壁管座角焊缝进行体积扫查，发现内部埋藏缺陷。

4. 结构应力分析与振动监测

对于出现异常振动的管段，需布设动态应变仪和加速度传感器，分析振动频率与振幅。结合有限元分析软件，评估支吊架刚度是否合理，是否存在共振风险。

实战案例：消除机组的“隐形”

案例背景：

某火力发电厂运行中发现，汽机房内一段主蒸汽管道的垂直振动幅度逐渐增大，虽未超限，但存在安全隐患。

检测过程：

首先对该管段的所有支吊架进行了全面普查。通过激光位移测量发现，其中一只恒力弹簧支吊架的实际位移量比设计值偏离了35mm，处于“锁死”状态。进一步检查发现，该支吊架根部底板与钢结构梁的连接焊缝存在长约40mm的未熔合缺陷。

解决方案：

技术人员判定该支吊架已完全失效，无法吸收管道热膨胀位移，导致应力全部转移至相邻焊口。经调整支吊架载荷分配，重新施焊加固根部，并对所有支吊架进行了冷态调零。处理后，管道振动值恢复正常，消除了一起潜在的断管事故。

规范与标准：检测的准绳

大型管道支吊架检测必须严格遵循国家及行业标准，确保数据的性和整改的有效性：

《GB/T 17116 管道支吊架》：规定了支吊架的设计、制造和验收标准。

《DL/T 1113 火力发电厂管道支吊架检验规程》：电力行业针对电站管道支吊架的具体检验导则。

《NB/T 47013 承压设备无损检测》：指导支吊架焊缝及材料的无损检测工作。

结语

大型管道支吊架虽小，却承载着千钧之重。它们默默承受着高温与压力，保障着工业系统的流畅运转。忽视支吊架的检测与维护，无异于在关键节点埋下定时。

随着工业设备向着大容量、高参数发展，对支吊架的可靠性要求也日益严苛。上海钧测等专业检测机构，依托CMA/CNAS资质和20余年的工程经验，通过宏观检查、无损探伤、应力分析及动态调整等综合手段，为能源、化工、冶金等领域的大型管道支吊架提供全方位“体检”服务。

定期给这些工业“关节”做一次深度体检，让每一根管道都稳如磐石，让每一次运行都安全无忧。
