港口码头结构安全性检测与评估的内容及方法

沿海与内河港口是国民经济的重要枢纽，其基础设施长期承受波浪、潮汐、船舶撞击、货物超载及环境侵蚀等多重荷载。2023年交通运输部发布的《港口设施维护管理规定》明确要求，运营超过15年的码头结构必须进行专项安全评估。

港口码头的劣化机理不同于常规建筑。氯离子侵蚀导致的钢筋锈胀、船舶靠泊产生的疲劳裂缝、基桩冲刷引起的承载力折减，这些损伤往往从内部开始发展。传统目视检查只能发现表面剥落，而结构内部的状态需要借助物探技术与材料分析。

• 上部结构

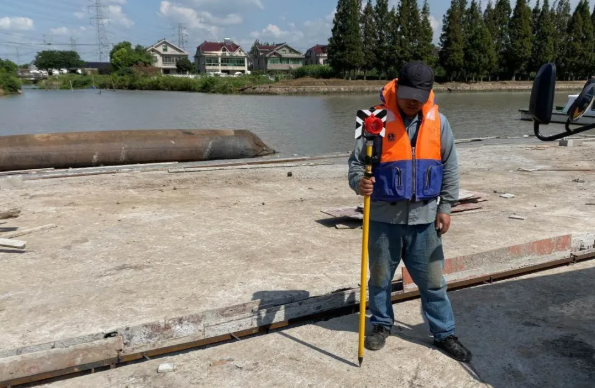

• 面板厚度与钢筋保护层、纵梁裂缝分布、轨道梁沉降 超声波测厚、钢筋扫描仪、水准仪 JTS 152-2019《水运工程混凝土结构检测技术规程》

• 下部结构

• 基桩完整性、墩台与桩帽连接性、防冲蚀层厚度 低应变反射波法、声波透射法、水下摄像 JTS 237-2017《码头结构设计规范》

• 附属设施

• 系船柱强度、护舷老化、轨道螺栓预紧力 力矩扳手标定、硬度计、紫外老化仪 JTJ 294-98《港口设备安装工程施工及验收规范》

• 环境作用

• 水域氯离子浓度、钢结构涂层厚度、混凝土碳化深度 钻芯取样、氯离子快速测定仪、涂层测厚仪 GB/T 《普通混凝土长期性能和耐久性能试验方法》

混凝土结构与钢结构的差异化诊断

码头上部梁板普遍采用预应力混凝土结构，其检测重点在于预应力损失与裂缝形态。钢结构部分集中在码头面层护栏、输油臂架及设备连接节点。钢材表面涂层的破损程度直接决定其抗腐蚀寿命。我们采用数字化涂层测厚仪配合盐雾环境数据记录，建立腐蚀速率模型。在渤海湾某化工码头检测中，发现输油管道支架的涂层厚度从设计值280微米衰减至不足90微米，且节点焊缝处出现点蚀坑，若不处理将在一至两年内引发泄漏事故。此类隐蔽缺陷对房屋检测或幕墙检测的操作人员构成明显风险区分。

水下基础结构的检测难点与突破

码头基桩的水下段传统依赖潜水员探摸，但目视精度受限于水体能见度与环境条件。采用集成惯性导航与声呐成像的ROV水下机器人，对桩基表面进行360度环扫。该技术能够识别0.1毫米宽的裂缝形态与表层缺损体积。结合低应变检测发现，某件高桩码头中7根灌注桩在泥面以下3至5米区域存在缩径缺陷，缺陷导致桩身有效截面积损失超过25%。我们给出分级处置方案：截面损失小于15%的桩采用钢板套筒灌浆修复，损失超过25%的需增设补桩。

高桩码头的梁板与桩帽连接节点是关键受力点，该节点处在浪潮飞溅区，长期承受干湿交替与盐分结晶膨胀压力。我们通过钻取直径50毫米的芯样进行抗压与氯离子渗透试验，依据JTS 152与EN 14629标准判定混凝土质量。在2022年为连云港某散货码头检测时，发现23%的芯样抗压强度低于C30设计值，且氯离子含量超过临界值，此类构件在剩余使用寿命内存在突然失效风险，必须立即加固。

检测数据的后处理与残余寿命评估

采集的原始数据只是步，还需将每种材料的劣化趋势与结构力学模型耦合。以钢管桩壁厚为例，通过超声测厚获得当前厚度分布，结合该海域年平均腐蚀速率0.12毫米/年，建立壁厚衰减曲线。再依据JTS 152-2019中的承载力校核公式，反推结构在达到设计临界壁厚前的可用年限。这种方式将单纯的现状检测延伸至风险预测。2023年我们服务的厦门港某通用码头项目，预测面板结构在未修复情况下剩余寿命仅为6年，而采用环氧砂浆修补与阴极保护方案后，可使寿命延长至22年。

检测报告的结构化呈现

完整的码头检测报告包含以下五个模块。，缺陷汇总表：按位置、类型、严重程度分级。第二，结构验算书：将实测数据代入三维模型计算载荷-形变关系。第三，环境数据：包括潮位、风力、水质分析结果。第四，维修建议排序：按紧急程度分A（立即处置）、B（半年内）、C（下次大修）三类。第五，成本估算模型：给出不同方案的全生命周期费用对比。报告中还附带水下影像存档与检测轨迹回放，作为后续复查的基准文件。

码头结构检测不单是数据采集，而是通过工程判断力将信号转化为结构语言。从混凝土的声波速度到钢管的壁厚数值，每个参数都在描述材料内部的应力-时间轨迹。

检测咨询：15021139104
