连体招牌安全隐患整治

连体招牌安全隐患整治：从上海街头的视觉负担到结构风险的系统性识别

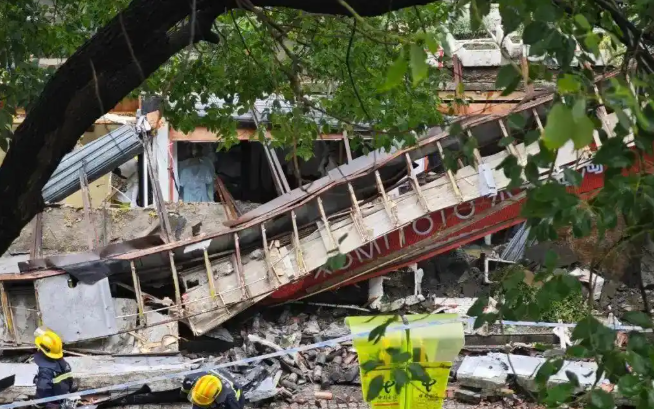

2024年7月，上海静安区茂名北路一处三层商铺外立面突发连体招牌局部坍塌，所幸未造成人员伤亡，但坠落铝板击穿下方非机动车道雨棚，引发周边商户紧急停业。上海市住建委随后通报，全市已排查广告设施1.2万处，其中连体式、跨层式、悬挑超长型招牌中，37%存在锚固失效或荷载超限问题。这类招牌并非简单悬挂物，而是依附于既有建筑外墙、与主体结构形成力学耦合的复合体——其安全状态直接取决于幕墙基层强度、连接节点锈蚀程度、风荷载传递路径是否连续，以及多年累积的疲劳损伤。

连体招牌的材料构成具有典型复合特征。主框架多采用6063-T5铝合金型材，表面经氟碳喷涂处理；但连接件常混用Q235碳钢螺栓与不锈钢垫片，电化学腐蚀已在多个案例中成为节点失效主因；背衬基板普遍使用18mm厚蜂窝铝板，其抗弯刚度随安装年限呈非线性衰减，尤其在华东地区高湿度与酸雨交替作用下，芯材潮解率三年内可达12%。材料成分本身合规，但组合方式与服役环境共同催生结构性风险。

针对上述特性，我司建立七项核心检测维度，覆盖材料性能、连接状态、荷载响应与环境适应性：

• 主受力构件壁厚与截面尺寸 JGJ/T 139-2020《玻璃幕墙工程技术规范》 铝合金型材Zui小实测壁厚≥2.5mm（悬挑＞1.5m时） 超声波测厚仪+激光断面扫描

• 锚固节点抗拔承载力 JGJ 145-2013《混凝土结构后锚固技术规程》 实测值≥设计值1.2倍，且无基材开裂 电子拉拔仪现场加载，同步红外热像监测微应变

• 连接螺栓预紧力衰减率 GB/T 3098.1-2010《紧固件机械性能》 实测扭矩值低于初始值30%即判定为失效 数字扭矩扳手+螺栓应力超声检测

• 蜂窝铝板芯材潮解度 GB/T 《金属及金属复合材料吊顶板》 芯材吸水率＞8%时抗弯强度下降超40% 高频介电常数测定仪+局部钻芯取样

• 风荷载作用下动态位移 GB 《建筑结构荷载规范》 悬挑端水平位移≤L/180（L为悬挑长度） 高精度倾角传感器阵列+风速同步记录

标准不是纸面条文。以2023年虹口区某历史保护建筑外立面连体招牌为例，检测发现其不锈钢锚栓虽符合GB/T 1220-2007材质要求，但因紧贴清水砖墙砌筑缝安装，十年间砂浆粉化导致锚固深度实际损失37mm，抗拔力仅为设计值的61%。此类问题无法通过目视判断，必须依赖微损检测与结构反演分析。我们坚持每处连体招牌出具三维受力模型图，标注薄弱节点、荷载传递瓶颈及优先加固位置，而非仅给出“合格/不合格”

上海的城市肌理决定了连体招牌的特殊性。外滩源、武康路沿线大量采用砖木或钢筋混凝土混合结构的老建筑，其外墙承重能力远低于新建幕墙体系；而前滩、北外滩等新开发区域则面临超高层建筑群涡激振动对邻近招牌的共振放大效应。同一检测方案无法覆盖全域。我司在浦东新区试点“招牌健康档案”制度，将每次检测数据接入建筑全生命周期管理平台，实现锚固点锈蚀速率、位移趋势、风压响应频谱的持续追踪。当某节点位移年增量突破0.18mm阈值，系统自动触发复检提醒。

整治不是拆除，而是让视觉表达与结构安全达成新平衡。我们建议商户在更新招牌前，先完成基底墙体承载力复核与连接构造适配性评估。一次完整的连体招牌安全检测，实质是对建筑外围护系统的一次深度体检。它揭示的不仅是螺丝是否松动，更是城市表皮之下材料老化、荷载迭代与维护断层的真实图景。静安寺商圈某商场在完成我司检测后，依据报告调整了三处悬挑结构的支撑形式，使LED屏整体重量分布更趋合理，既保留商业辨识度，又消除潜在坠落风险。安全不是成本，是城市运行不可妥协的底层逻辑。、
