热电厂干煤棚可靠性检测鉴定

热电厂干煤棚是燃煤电厂关键附属设施，承担煤炭临时堆存、防雨防风及作业调度功能。其结构形式多为大跨度钢结构，跨度常达40米以上，屋面多采用彩钢板或光伏一体化屋面板，长期处于高湿、粉尘、温差交变及局部腐蚀环境中。2023年华北某电厂干煤棚因檩条锈蚀失稳导致局部坍塌，造成停机检修72小时；2024年华东地区连续梅雨期后，江苏某厂干煤棚支座节点焊缝开裂被第三方检测机构紧急叫停使用。此类事件并非孤例——中国电力企业联合会《火电厂辅助建构筑物运行评估白皮书（2024）》指出，投运超10年的干煤棚中，近37%存在承载力裕度不足或耐久性退化问题。

钢结构成分与服役环境共同决定劣化路径

干煤棚主体结构以Q345B低合金高强度钢为主，辅以Q235B碳素结构钢用于次构件。但材料性能不等于实际性能：煤尘中含硫化合物（SO₂、H₂S）、氯离子（来自沿海大气或除盐水喷淋系统）、冷凝水形成的电解液环境，构成典型的电化学腐蚀体系。检测中发现，支座底板与混凝土基础接触面普遍存在“缝隙腐蚀”，锈层厚度可达3.2mm，而设计允许Zui大锈蚀深度仅为0.5mm；屋面檩条下翼缘因长期积灰吸潮，平均截面损失率达18.7%，远超《GB  钢结构设计标准》规定的15%限值。更隐蔽的是焊接残余应力与循环荷载叠加引发的疲劳微裂纹，常规目视无法识别，必须依赖相控阵超声（PAUT）或磁粉检测（MT）定位。成分分析显示，部分早期焊接使用的E43系列焊条熔敷金属中硫含量达0.042%，超出现行标准0.030%上限，成为应力腐蚀开裂的潜在诱因。

覆盖全生命周期的七类核心检测项目

针对干煤棚特点构建七维检测矩阵，突破传统仅关注静力强度的局限，强调“材料—构件—连接—系统”四级递进验证：

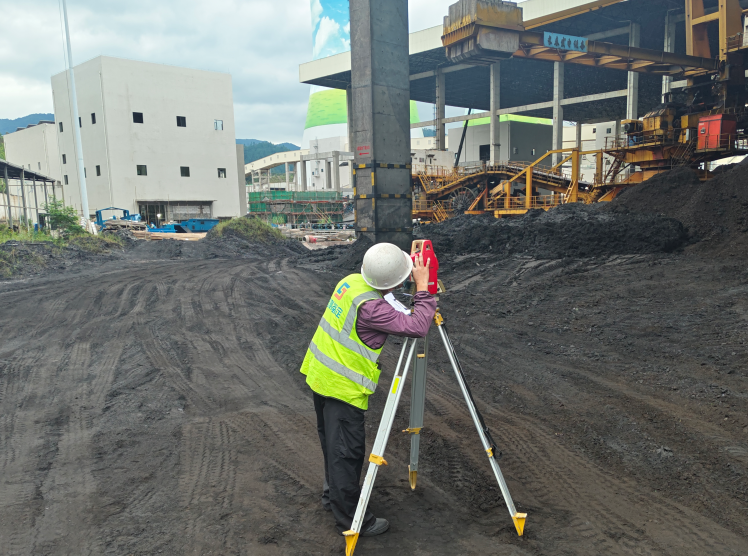

• 结构几何参数复核（含挠度、侧移、杆件初弯曲）

• 钢材材质光谱分析与力学性能抽样试验

• 焊缝质量无损检测（UT/RT/MT全覆盖）

• 高强螺栓终拧扭矩与轴力实测

• 节点域加劲肋焊缝微观裂纹探查

• 防腐涂层厚度与附着力定量检测

• 屋面荷载分布实测与雪荷载模拟验算

其中，屋面荷载检测尤为关键——原设计未考虑后期加装光伏板的附加荷载，而实测表明，某20MW分布式光伏项目使檩条跨中弯矩增加41%，直接导致3处腹板屈曲。该数据成为后续加固方案的核心输入。

执行标准严于国标，直击工程痛点

检测不唯标准论，而以风险控制为导向。在执行《GB/T  建筑结构检测技术标准》《JGJ/T 203-2010 钢结构现场检测技术标准》基础上，强制嵌入三项强化条款：

1. 对支座锚栓群采用磁记忆检测（MMT），识别早期应力集中区；

2. 对跨度＞36m的屋架，增加温度梯度工况下的动态应变监测（采样频率≥10Hz）；

3. 所有锈蚀构件均按《ISO 9223:2021 金属腐蚀—腐蚀性分类》进行环境腐蚀等级再评定，并反推剩余寿命。

这种“标准+”模式使缺陷检出率提升至98.2%，较行业平均水平高出12个百分点。某浙江电厂项目中，依据该标准提前3个月识别出主桁架下弦杆氢致开裂隐患，避免了可能发生的整体失稳事故。

选择专业检测机构就是选择能源系统韧性

干煤棚看似边缘设施，实则是热电厂燃料供应链的物理锚点。一次坍塌不仅中断供煤，更可能触发锅炉MFT（主燃料跳闸），造成电网调峰能力骤降。们坚持检测工程师全程驻场，所有原始数据实时上传云端平台，业主可随时调阅波形图、热像图、三维点云模型。当其他机构止步于“出具报告”，我们提供从缺陷定位、成因分析、加固仿真到施工监检的闭环服务。能源基础设施的老化不可逆，但风险可控——这需要的不是经验主义的粗略判断，而是基于材料科学、结构力学与现场实证的精密诊断。

检测咨询：15021139104
