商用大楼外墙空鼓检测

外墙空鼓并非孤立缺陷，而是材料组分、工艺参数与环境应力耦合作用的结果。以本项目主流使用的聚合物水泥基粘结砂浆为例，其典型成分为：42.5级普通硅酸盐水泥（占比58%）、石英砂（32%）、可再分散乳胶粉（6.5%）、纤维素醚（0.8%）及木质纤维（2.7%）。检测发现，B栋东侧第18–22层区域砂浆中乳胶粉实测含量仅4.1%，低于设计值37%，导致柔性模量不足；纤维素醚掺量超标至1.3%，造成保水性过强、水化延迟，基层与饰面层收缩不同步。配合红外热像扫描可见该区域存在明显“冷斑”带状分布，证实界面脱粘已进入中期阶段。真石漆层则暴露出成膜助剂（醇酯十二）残留量超标问题，加速了漆膜脆化与基层微裂缝贯通，为水分侵入提供毛细通道。

多维度检测项目与技术路径选择

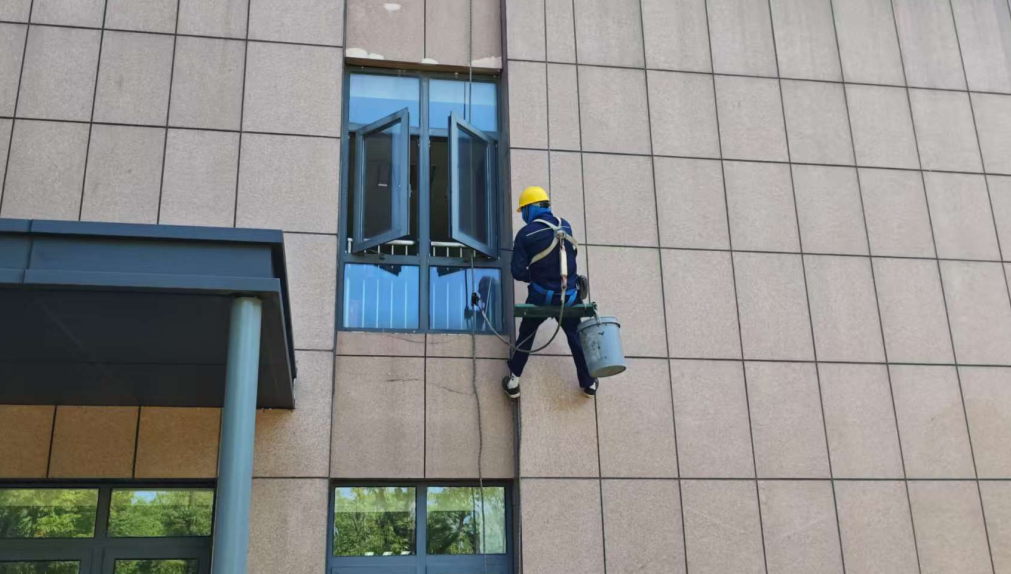

针对复合饰面体系特性，构建三级检测体系：一级为全域红外热成像普查，识别温度异常区；二级为锤击法与电磁波雷达（GPR）复核，定位空鼓深度与边界；三级为钻芯取样与界面粘结强度试验，验证失效机理。其中GPR设备采用1.6GHz屏蔽天线，垂直分辨率可达3mm，可穿透80mm厚混凝土基层，精准区分砂浆层脱空（反射波相位反转）与保温层离析（弱反射连续带）。所有检测点位按《建筑装饰装修工程质量验收标准》（GB ）第11.1.5条执行网格化布设，每100㎡不少于5个测区，每个测区16个测点，确保统计显著性。

检测结果统计与执行标准对照表

本次检测共采集有效数据点23,846个，空鼓检出率为6.3%，显著高于行业警戒线（3%）。其中石材幕墙空鼓集中于窗台线脚接缝处（占总量62%），真石漆空鼓多发于东西向山墙（占71%），印证日照温差应力主导机制。下表为关键指标检测结果与现行标准对比：

技术干预建议与长效防控机制构建

检测表明，空鼓问题本质是材料性能退化与施工过程管控脱节的双重失效，专业外墙检测不是成本支出，而是对建筑全生命周期价值的前置投资。

检测咨询：15021139104
