大型异形幕墙检测难点与解决方案

随着建筑技术的发展与审美需求的提升，大型异形幕墙越来越多地出现在城市地标性建筑中。这类幕墙通常具有曲面、倾斜、扭转不规则等特点，在营造独特视觉效果的同时，也给幕墙的质量检测带来了前所未有的挑战。如何科学、高效地对大型异形幕墙进行检测，确保其安全性、耐久性与功能性，已成为行业亟需解决的关键问题。

大型异形幕墙检测的主要难点

几何形态复杂，测量定位困难

传统幕墙多为平面或规则曲面，检测时可依托常规坐标体系进行尺寸复核与安装精度验证。而异形幕墙往往采用自由曲面、双曲面板或空间扭转构造，其每一块面板的几何参数均不相同，传统的全站仪或卷尺测量难以实现全覆盖、高精度的三维定位。尤其在超大跨度或高空悬挑部位，测量基准点的建立与传递极易产生累积误差。

检测可达性差，高空作业风险高

异形幕墙常位于超高层建筑或造型独特的场馆外立面，其曲面外倾、内凹或扭曲的形态导致常规吊篮、脚手架难以贴合墙面布置。部分区域甚至无法通过传统登高设备到达，检测人员面临高空坠落、物体打击等严重安全隐患。此外，曲面幕墙的反射与折射特性也会干扰光学检测设备的信号采集。

面板种类多样，检测标准不统一

大型异形幕墙常混合使用玻璃、金属板、石材、聚碳酸酯板等多种材料，且各材料的力学性能、热工性能、耐候性差异显著。现行幕墙检测标准大多针对常规平板幕墙制定，对于异形面板的受力特征、密封胶缝变形能力、连接节点承载性能等缺乏专项规定，检测时容易出现“无标可依”或“套用不当”的情况。

结构连接节点隐蔽，内部缺陷难发现

异形幕墙的龙骨系统通常需要根据建筑曲面进行定制化设计与加工，大量连接节点隐藏在装饰面层或保温层内部。传统目视检查或敲击法只能判断表层状况，无法有效评估焊缝质量、螺栓紧固力、转接件疲劳损伤等关键内部状态。一旦节点失效，可能导致整片幕墙板块脱落，后果极为严重。

环境因素干扰大，动态检测难度高

大型异形幕墙长期暴露于风、雨、温差、紫外线等自然环境中，其曲面形态会加剧风荷载的不均匀分布与温度应力的集中。在进行气密性、水密性、抗风压等性能检测时，异形曲面容易形成局部涡流或积水区，检测结果的代表性和重复性难以保证。同时，建筑在使用过程中的振动、沉降等因素也会使检测数据产生漂移。

针对性解决方案

引入三维激光扫描与BIM逆向建模技术

针对几何形态复杂的问题，可采用地面三维激光扫描仪或架站式扫描系统，对已安装完成的幕墙进行全方位点云数据采集。通过将实测点云与设计BIM模型进行比对，自动生成偏差色谱图，直观显示每块面板的空间位置误差、平整度偏差及相邻板块的高低差。该方法不仅大幅提高了测量效率，还能实现全覆盖检测，避免抽样遗漏。

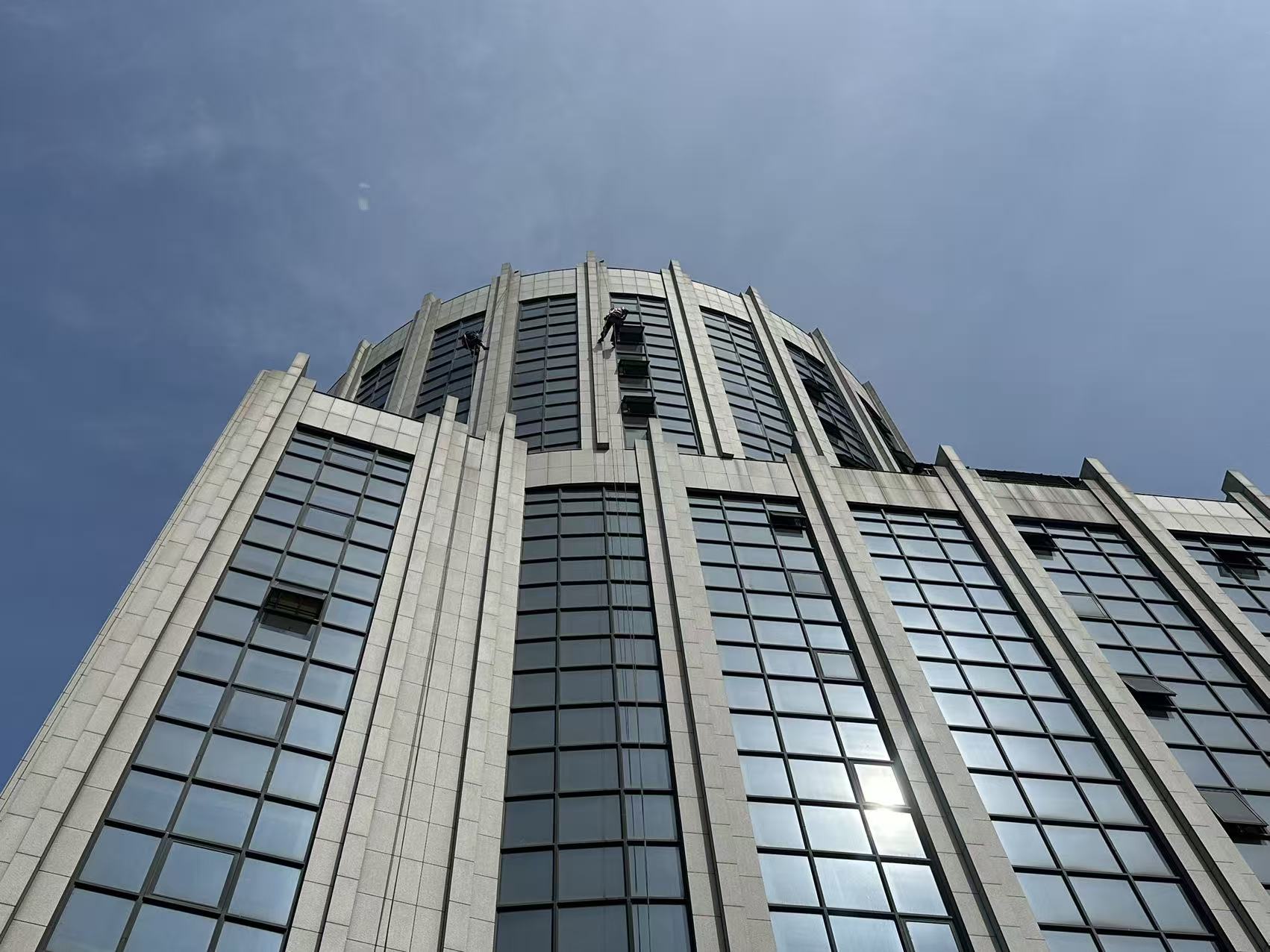

应用无人机与爬壁机器人进行高空检测

对于检测人员难以到达的高空或异形曲面区域，可搭载高分辨率相机、红外热像仪、激光测距仪等传感器的无人机进行外观巡检，快速发现面板破损、密封胶开裂、金属腐蚀等表观缺陷。对于需要近距离接触检测的部位，如连接节点检查、胶缝深度测量等，可使用磁吸附或负压吸附式爬壁机器人，沿曲面自主行走并传回实时影像与传感数据，从根本上降低高空作业风险。

采用无损检测技术探查隐蔽节点状态

针对隐蔽连接节点，可综合运用以下无损检测手段：

• 超声波检测：用于检测焊缝内部气孔、夹渣、未熔合等缺陷；

• X射线或数字射线成像：适用于螺栓连接件的螺纹损伤与松动识别；

• 声发射监测：在加载过程中捕捉节点微裂纹扩展产生的弹性波信号，实现早期预警；

• 敲击振动分析法：通过锤击激励与加速度响应频谱分析，判断连接件是否存在松动或断裂。

这些技术可在不破坏幕墙装饰面的前提下，对关键节点进行“体检”，及时发现潜在隐患。

建立动态监测系统，实现全生命周期管理

在幕墙投入使用后，建议在关键受力构件、典型曲面顶点、大跨度处等位置预埋或后装光纤光栅应变传感器、位移计、温湿度传感器及风速风向仪。通过物联网网关将监测数据实时上传至云端平台，结合数字孪生模型进行在线健康诊断。当某项指标超过预设阈值时，系统自动发出预警，提示运维人员及时排查。这种动态监测方式能够有效弥补周期性检测在时间连续性上的不足，尤其适用于承受复杂环境作用的异形幕墙。

结语

大型异形幕墙的检测是一项系统性工程，其难点源于建筑形态的特殊性、材料与结构的多样性以及环境作用的复杂性。应对这些挑战，不能依赖单一技术或传统经验，而需要综合运用数字化测量、智能装备、无损探伤、动态监测等先进手段，并配套完善的标准体系与管理流程。随着建筑工业化与智慧建造技术的不断进步，相信未来异形幕墙的检测将更加精准、高效、安全，为城市地标建筑的长期可靠运行提供坚实保障。
