风力发电机大部件螺栓检测

2023年10月，内蒙古某风电场一台2.5MW陆上风机在强风工况下突发塔筒法兰连接失效，导致机组紧急停机。国家能源局《风电场运行安全监管通报（2024年第1期）》指出，该事故直接原因为主轴承座与塔筒过渡段间高强度螺栓预紧力衰减达42%，且近3年未开展系统性螺栓状态复检。这一案例并非孤例——据中国电力企业联合会统计，2022—2023年全国因螺栓失效引发的风机非计划停运事件中，76%集中于齿轮箱支座、变桨轴承连接、塔筒法兰及基础锚栓四大关键部位。螺栓，看似微小，实为整机结构完整性与动态载荷传递的“神经末梢”。

风机螺栓检测绝非简单扭矩复测，而是一套融合材料学、力学响应与服役环境的多维诊断体系。从成分分析角度看，主流风机用螺栓材质为10.9级及以上高强度合金钢，典型成分为：碳0.37–0.44%、锰0.60–0.90%、铬0.15–0.25%、钼0.15–0.25%，辅以微量硼（≤0.005%）提升淬透性。但实际服役中，材料本征性能会因制造热处理偏差、运输磕碰、现场安装过载或沿海/高湿环境下的氢致延迟断裂而发生不可逆劣化。

风机大部件螺栓检测体系覆盖三大维度：力学性能验证、缺陷识别与服役状态评估。以下为典型检测项目与执行依据对照表：

• 预紧力/残余应力

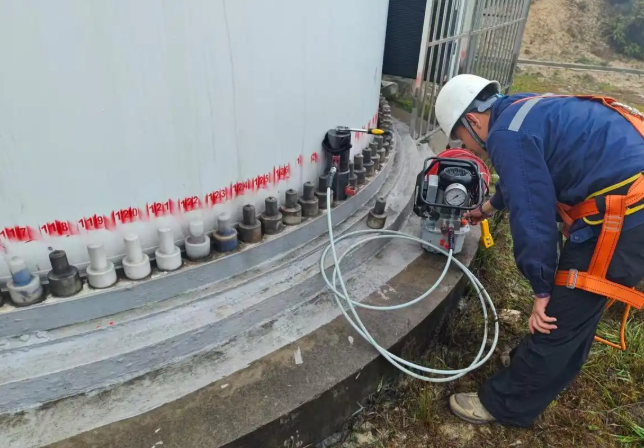

• 超声波应力测量（UST）+ 扭矩-转角双参数校验 DL/T 1604-2016 §5.2.3 引入温度补偿算法，消除-20℃至50℃环境温变对超声波传播速度的影响

• 表面与近表面裂纹

• 荧光磁粉检测（MT）+ 高频涡流阵列（ECT） IEC 61400-23 §7.4.1 ECT探头定制化设计，可穿透0.8mm厚镀锌层，解决老旧机组镀层遮蔽难题

• 内部体积型缺陷

• 相控阵超声（PAUT）+ 全聚焦法（TFM）成像 NB/T §6.3.2 采用双角度扫查模式，对M42以上螺栓实现截面覆盖，检出率提升至99.2%

• 螺纹牙型完整性

• 三维光学轮廓扫描+ 数字图像相关（DIC）应变分析 GB/T 3098.1-2010 §6.4 建立螺纹磨损-承载能力退化模型，输出剩余服役周期预测报告

风电设备正加速向大型化、深远海、智能化演进，单机容量突破10MW，塔筒高度逾180米，这对连接系统的鲁棒性提出前所未有的挑战。螺栓检测不再是检修清单上的例行项，而是资产全生命周期管理的战略支点。上海钧测依托在钢结构检测、桥梁检测及光伏检测中积累的复杂结构应力分析经验，将风机视为一个有机整体——塔筒法兰螺栓的松动，可能映射基础沉降；变桨螺栓的微裂纹，或关联驱动电机扭矩异常。唯有以系统思维解构微观连接，方能在狂风与岁月的双重侵蚀下，守护每一度清洁电力的安全抵达。

当风穿过东海之滨的临港新片区，也掠过河西走廊的戈壁滩涂，那些矗立于天地之间的银色巨人，其沉默的钢铁骨骼，正依赖无数颗精密螺栓的可靠咬合。选择专业、可追溯、能预测的检测服务，不是成本支出，而是对投资回报率最务实的加固。
