风电场沉降观测基准点建立、沉降观测及塔筒垂直度检测

随着我国海上与陆上风电装机容量持续攀升，2023年全国新增风电装机75.9GW，创历史新高（国家能源局《2023年可再生能源发展年度报告》）。但高耸塔筒对地基稳定性高度敏感，华东沿海软土区、西北风蚀戈壁及西南喀斯特地貌区域的风电项目，因地基不均匀沉降引发的塔筒倾斜、法兰错位、偏心载荷加剧等问题已非个案。

2024年3月，内蒙古某4.5MW陆上风电场因基础沉降超限导致塔筒垂直度偏差达18mm，被迫停机检修，直接经济损失逾百万元。此类事故凸显：沉降观测基准点的科学布设，是后续所有结构状态判识的“坐标原点”。

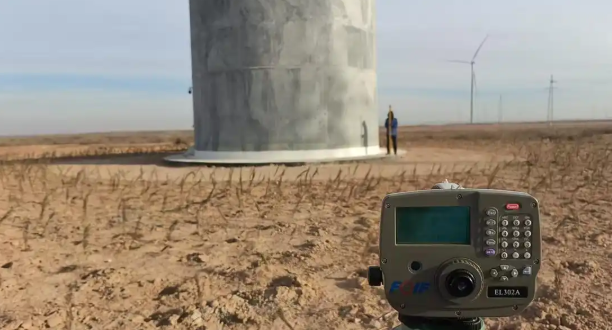

沉降观测执行分阶段、多频次、高精度策略。首期在基础混凝土浇筑完成7天后开展初测，获取初始高程；第二期于塔筒吊装前复测，校核基础养护期变形；第三期自机组并网起，按“前三月每月1次、半年后每季度1次、稳定运行后每半年1次”节奏持续监测。全部采用Leica GS18 T高精度GNSS/水准混合测量系统，结合精密电子水准仪（DSZ05级）进行闭合环检核。数据处理严格遵循《JGJ 8-2016 建筑变形测量规范》，剔除温度、气压、潮汐（近海项目）等环境干扰项，采用小二乘拟合反演真实沉降趋势。

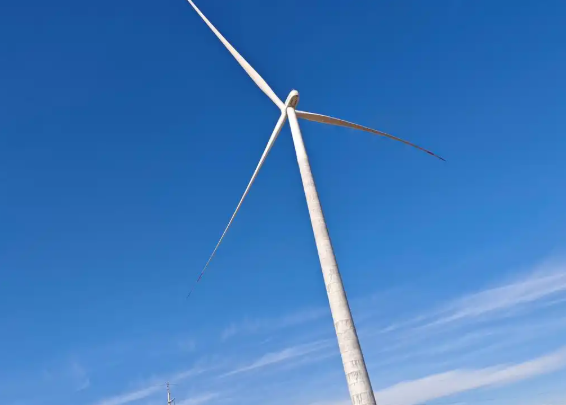

塔筒垂直度检测是沉降效应的直观表征，亦是结构安全的红线指标。采用基于全站仪三维坐标法的动态垂直度解析技术：在塔筒底部法兰外缘布设8个高反射率棱镜靶标，顶部对应位置安装同规格靶标；全站仪以0.5″测角精度与0.6mm+1ppm测距精度同步采集两组坐标；通过空间直线拟合与正交距离算法，解算塔筒轴线整体倾斜角及分段挠度。该方法可识别0.1°以内微小偏转，远超《NB/T 风力发电机组 塔架技术条件》规定的“任意10m段垂直度偏差≤3mm”限值。

以下为典型检测项目与执行标准对照表：

• 基准点稳定性检验

• GNSS接收机（双频）、铟钢水准尺 GB/T 年位移≤0.3mm 基准网平差报告、稳定性分析图

• 基础沉降量监测

• DSZ05电子水准仪、固定测站 JGJ 8-2016 单次观测中误差≤±0.4mm 沉降曲线图、速率时序图、预警阈值报告

• 塔筒整体垂直度

• MS60全站仪、棱镜靶标阵列 NB/T 倾斜角分辨率0.01° 三维轴线模型、分段挠度云图、风险等级评估

•

需要指出的是，当前行业存在将“定期观测”等同于“风险可控”的认知误区。沉降是时间累积效应，而垂直度偏差具有突发放大特性——当基础差异沉降达8mm时，塔筒顶部位移可能呈指数增长。上海钧测在长三角软土地基风电场中，约37%的异常垂直度案例，其沉降速率突变早于垂直度超限发生至少2个监测周期。这印证了基准点—沉降—垂直度三者构成的“监测铁三角”不可割裂。建议业主在项目质保期满前6个月即启动第三方独立监测，避免责任界面模糊导致的处置延误。
