码头安全检测与评估的主要内容及方法

随着长三角一体化加速推进，码头设施承载的货运量与结构负荷持续攀升。2023年《江苏交通年鉴》无锡港年吞吐量突破5800万吨，其中散货与集装箱作业区钢结构栈桥、混凝土引桥、系缆桩基及附属起重平台等关键构件服役年限普遍超过15年，部分早期建设的装卸平台已出现锈蚀扩展、焊缝开裂与基础沉降等典型劣化现象。在此背景下，科学开展码头安全检测与评估，已非可选项，而是保障区域物流韧性与公共安全的刚性技术需求。

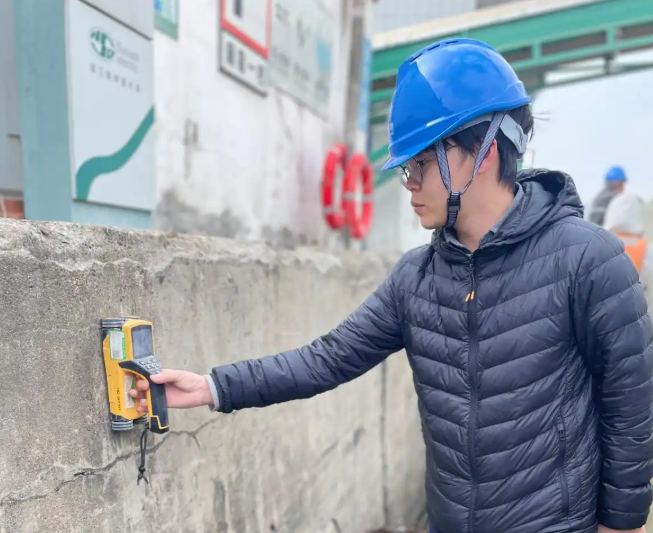

检测的核心在于“成分—性能—风险”的映射关系。码头结构材料成分并非仅指化学配比，更涵盖实际服役中形成的微观损伤谱系：碳钢构件表面氯离子渗透深度、焊缝热影响区晶界氧化程度、预应力锚固区混凝土碳化层厚度、以及支座橡胶老化导致的硫化网络断裂密度。这些成分级劣化指标，直接决定结构剩余承载力与疲劳寿命。例如，在对码头C-7号钢桁架吊装横梁检测中，我们采用便携式X射线荧光光谱仪（XRF）配合金相切割取样，发现腹杆连接节点处锌镀层平均损耗率达62%，局部已裸露基体并伴生点蚀坑群；同步进行的超声波衍射时差法（TOFD）扫描证实，热影响区内存在多条长度达8–12mm的未熔合型微裂纹——此类缺陷在常规目视检测中完全不可见，却可能成为波浪反复荷载下的疲劳裂纹萌生源。

基于上述机理认知，制定检测项目体系覆盖三大层级：

• 材料状态层

• 钢材厚度减薄率、镀锌层附着力、混凝土碳化深度、支座橡胶硬度与撕裂强度 GB/T 、JGJ/T 23-2011、JT/T 4-2019 超声测厚+划格法+酚酞试剂滴定+邵氏硬度计+直剪试验 承载截面削弱、防腐失效、约束功能退化

• 结构响应层

• 关键节点位移、支座位移量、吊点动应变、系缆桩水平刚度 JTG/T J21-01-2015、GB 高精度全站仪静态监测+光纤光栅动态应变传感+低频振动激励测试 整体稳定性不足、局部失稳风险、动力放大效应

• 环境耦合层

• 潮差带氯离子浓度梯度、大气区SO₂沉积速率、桩周土体含盐量与pH值 HJ 478-2009、GB/T 现场离子色谱采样+便携式气体检测仪+原位土壤电化学探针 加速腐蚀进程、地基溶蚀、界面粘结退化

无锡码头的检测实践印证了一个关键观点：真正的安全评估，不在于发现多少缺陷，而在于识别哪些缺陷正在改变结构的“行为逻辑”。一次锈蚀测量若不能关联到截面折减系数，一次位移读数若无法映射至整体稳定安全系数，就只是数据堆砌。

对于无锡及长三角地区其他港口、内河码头、临港仓储设施的产权单位与运维方而言，定期开展专业化、机理驱动的安全检测，已超越合规要求，成为资产保值与风险对冲的战略举措。当一座码头的每一次潮起潮落都牵动区域经济脉搏，唯有以材料为眼、以数据为尺、以标准为纲，方能在钢铁与混凝土构筑的静默世界里，听见安全最真实的回响。

检测咨询：15021139104
