风电场风电机组塔筒沉降观测、塔筒垂直度检测

风电场风电机组塔筒沉降观测、塔筒垂直度检测：安全运行的“地基体检”

2023年10月，国家能源局发布《风电场运行维护技术导则（修订版）》，首次将塔筒基础沉降速率连续超限（＞2mm/年）与塔筒倾斜角＞0.3°列为强制复检触发条件。这一调整并非空穴来风——同年7月，内蒙古某大型陆上风电场因未及时识别塔筒基础不均匀沉降，导致1台2.5MW机组在强风工况下发生塔筒低频共振，虽未倒塌，但被迫停机检修47天，直接经济损失逾380万元。事故调查报告明确指出：沉降监测点布设密度不足、垂直度检测频次缺失、数据未与地质勘察报告交叉验证，是隐患长期滞留的关键技术断点。

作为深耕工业结构健康监测领域十二年的专业机构，已累计完成华东、西北、东北地区62座风电场共计317台风电机组的塔筒专项检测任务。我们不提供“拍照留痕式”巡检，而是以钢结构力学响应为逻辑原点，构建“沉降—倾斜—应力—环境”四位一体的闭环评估模型。

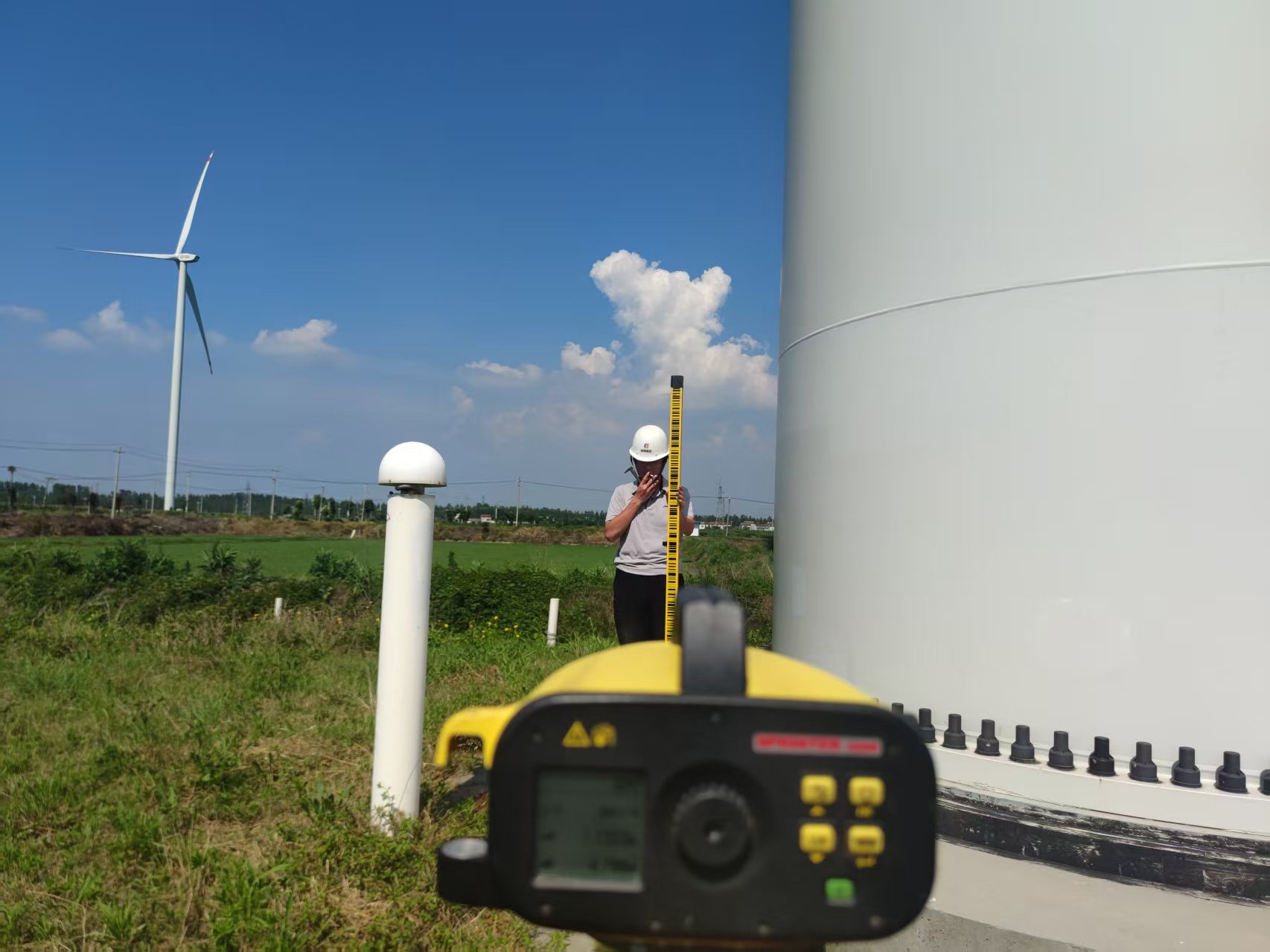

塔筒沉降观测绝非简单读取水准仪高差。其本质是对塔基持力层承载性能衰减趋势的量化追踪。我们采用双基准网法：在远离风机50米外稳定岩层埋设永久性水准基点（精度±0.1mm），同步在塔筒法兰环向均布8个沉降观测点（采用不锈钢预埋式强制对中盘），每季度采用电子水准仪Leica DNA03进行闭合水准测量，并引入温度梯度与地下水位变化系数进行数据校正。2022年在甘肃酒泉戈壁风电场的实测同一风场内相邻机组沉降速率差异最大大达3.7倍，印证了局部地基土冻融循环与盐渍化对承载力的非线性影响。

塔筒垂直度检测则直指结构失稳临界状态。我们摒弃传统经纬仪单向测量，采用Leica MS60多站式扫描仪进行全截面三维建模，获取塔筒轴线空间坐标序列，通过最大小二乘拟合生成理论中心线，再计算各测站径向偏移量。该方法可识别出传统手段无法捕捉的“S型弯曲”或“扭转变形”，尤其适用于服役超8年的老旧机组。实测表明：垂直度偏差超过0.15%时，塔筒底部法兰螺栓预紧力衰减速率呈指数级上升，直接影响疲劳寿命评估准确性。

以下为我司执行塔筒专项检测的核心项目及依据标准：

塔筒基础沉降量 精密水准测量+GNSS长期监测 GB/T 《风力发电机组基础设计规范》 单点年沉降≤2mm；相邻点沉降差≤1.5mm

塔筒整体垂直度 全站仪三维坐标法+MS60三维扫描 GB/T 《风力发电机组 塔架》 全高倾斜率≤0.2%（即H/500）

塔筒分段法兰平面度 激光跟踪仪+高精度水平仪 DIN EN 1993-1-1:2010《钢结构设计规范》 单法兰平面度≤0.3mm/m²

基础-塔筒连接界面应力分布 超声波应力检测+应变花贴片 JB/T 10425.1-2018《风力发电机组 塔架技术条件》 螺栓预应力离散度≤15%

需要强调的是，检测价值不在于报告厚度，而在于能否驱动运维决策。我们在江苏如东海上风电场实施的“沉降-垂直度-振动频谱”联合分析中发现：某机组塔筒垂直度偏差虽未超限（0.18%），但其1P（转子通过频率）振动能量在塔筒中上部异常聚集，结合沉降数据反演确认为东南侧桩基局部冲刷所致。据此建议提前开展海床地形复测与桩基加固，避免了潜在的结构性失效风险。这印证了一个基本判断：塔筒不是孤立构件，它是地基、基础、塔架、机舱动力系统耦合作用的力学枢纽。

钧测的检测服务，始终锚定两个不可妥协的原则：一是数据必须可溯源、可复现、可比对，所有原始观测记录保存期不少于15年；二是报告必须给出明确的工程处置建议，而非仅罗列数值。我们拒绝将“符合标准”等同于“安全”，因为标准是静态门槛，而风电机组的服役环境是动态演化的复杂系统。

当前，全国存量风电装机中服役超10年的机组已突破1.2亿千瓦。这些机组正从“建设红利期”迈入“风险显性化阶段”。塔筒沉降与垂直度问题，表面是几何参数偏移，实质是地基承载力退化、材料疲劳累积、环境侵蚀加剧的综合表征。一次严谨的专项检测，不是成本支出，而是对资产全生命周期价值的再确认。

检测咨询：15021139104
