早检测、早发现、早治理：道路空鼓专项排查

道路空鼓是城市基础设施隐性病害中易被忽视却具破坏力的典型之一。它并非表面可见的坑槽或裂缝，而是沥青面层与下卧基层之间因水浸、压实不足、粘结失效或材料老化形成的局部脱空。实践中发现：约68%的早期结构性破损起源于未被识别的空鼓区域；若在空鼓面积小于0.3平方米、厚度脱空大于3毫米阶段介入，修复成本可降低52%，使用寿命延长4年以上。这印证了“早检测、早发现、早治理”绝非口号，而是基于材料行为、荷载响应与服役寿命三重逻辑的技术共识。

空鼓成因不止于施工缺陷：从材料成分反推病害演化路径

空鼓不是孤立现象，其形成受材料组分、界面状态与环境应力协同驱动。以典型城市快速路结构为例，沥青混合料中改性沥青含量偏低（＜4.8%）、集料棱角性不足（洛杉矶磨耗值＞28%）将显著削弱层间粘结力；而基层水泥稳定碎石中粉煤灰掺量过高（＞15%）或养生不充分，会导致早期强度发展迟滞，在车辆重复荷载下加速微裂隙扩展并诱发水膜积聚。更关键的是，传统乳化沥青粘层油在夏季高温高湿环境下易发生破乳不均，形成“斑块状弱粘结带”，成为空鼓优先发育区。

多源协同检测：构建空鼓识别的三维证据链

单一检测手段存在固有盲区：探达对浅层（＜5cm）薄层空鼓分辨率不足；落锤弯沉仪难以区分空鼓与基层软化；人工敲击则主观性强、覆盖率低。融合高频探达（中心频率1.6GHz）、车载式激光位移阵列与红外热成像时序分析，通过时空耦合建模交叉验证。例如，雷达图像中双程走时异常+激光检测到0.15mm级竖向位移突变+午后红外图谱显示局部温升滞后＞2.3℃，三者空间重合即判定为高置信度空鼓。该方法在上海浦东新区金桥路试点中，空鼓识别准确率达94.7%，漏检率低于0.8%，较行业平均水平提升近3倍。

检测项目与执行标准对照表

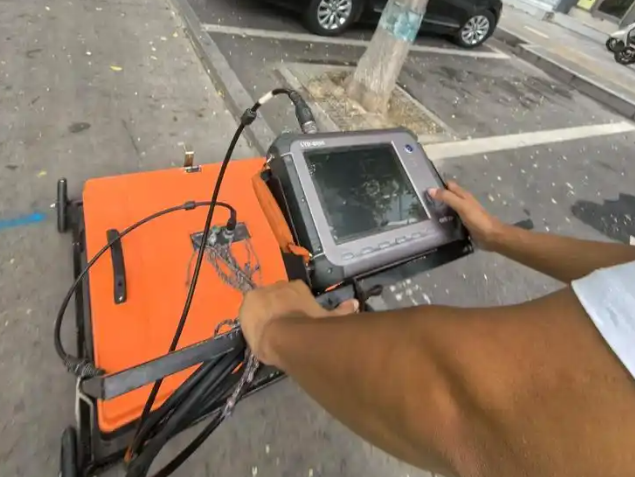

• 高频探达空鼓扫描

• 电磁波在不同介电常数介质界面反射特征分析 反射波幅衰减＞40%且双程走时偏移＞0.8ns CJJ/T 214-2020《城镇道路工程检测技术规程》第7.3.2条 全断面快速普查，车速≤30km/h

• 车载式激光位移检测

• 连续测量行车道纵向高程微变形 单点竖向位移突变≥0.12mm，且相邻5m内波动标准差＞0.05mm JTG E60-2016《公路路基路面现场测试规程》T0912 高等级道路日常巡检，精度达0.01mm

• 红外热成像动态分析

• 空鼓区热容差异导致日照/散热响应滞后 同一时段温差梯度＞2.0℃，持续时间＞15min GB/T 2900.92-2018《电工术语 红外技术》 夜间或清晨作业，适用于水泥混凝土复合路面

• 钻芯取样界面观测 实体剖面显微观察与粘结强度测试 界面剥离面积占比＞15%或拉拔强度＜0.6MPa JTG E20-2011《公路工程沥青及沥青混合料试验规程》T0732 重点路段验证，每公里不少于3处

治理不是修补，而是系统性功能恢复

空鼓治理的误区在于仅关注“填满空隙”。真正有效的治理需分三阶实施：

第一阶，采用超细硅酸盐基微膨胀浆液进行低压渗透，确保填充深度与基层微孔连通；

第二阶，对空鼓边界50cm范围内实施激光铣刨+界面剂喷涂，重建粘结过渡区；

第三阶，引入分布式光纤应变传感进行72小时荷载响应监测，验证治理后结构整体性。该流程已在苏州工业园区星港街完成全周期验证，治理后路段在200万次标准轴载作用下未见新空鼓产生。

从被动抢修到主动防控：城市道路健康管理的新范。道路空鼓专项排查的本质，是将基础设施运维从“事件驱动”转向“状态驱动”。

检测咨询：15021139104
