集装箱码头场桥钢结构检测

场桥全称场地轮胎式集装箱门式起重机，常见于集装箱港口码头。作为港口物流的核心设备，场桥的钢结构安全性和完整性直接关系到作业安全、效率和使用寿命。

一、 为什么场桥钢结构检测至关重要？

安全性： 钢结构是场桥的“骨架”，任何损伤都可能导致结构失稳，甚至引发倒塌等灾难性事故。

经济性： 早期发现和处理问题，可以避免小问题发展成需要大规模维修或更换结构件的大问题，节约大量成本。

保证运营： 非计划性的停机检修会给码头运营带来巨大损失。定期检测可以安排在计划性停机期间进行，最大化设备利用率。

符合法规： 根据国家特种设备安全法规（如中国的《起重机械安全技术监察规程》）和行业标准，定期检验是强制性的。

二、 主要检测内容

目视检查

    外观检查： 检查结构有无明显的变形、弯曲、凹陷、机械损伤。

    腐蚀检查： 检查各部位，特别是底部、焊缝区域、积水部位的锈蚀和漆膜脱落情况。测量腐蚀深度和面积。

    裂纹检查： 重点检查高应力区域（见下文）是否有可见的表面裂纹。

    连接检查： 检查螺栓、销轴等连接件有无松动、缺失、断裂或锈死。

变形测量

    主梁上拱度/下挠度： 使用水准仪或全站仪测量主梁在空载状态下的实际拱度，判断是否在设计和标准允许范围内。

    支腿垂直度： 测量支腿的倾斜，确保结构对中，避免产生附加应力。

    结构整体沉降观测： 检查场桥大车运行轨道及基础的沉降情况。

三、 常见的钢结构损伤类型

    疲劳裂纹： 场桥在循环载荷下工作，金属疲劳是首要威胁。裂纹常出现在焊缝热影响区、应力集中处。

    腐蚀： 港口环境高湿、高盐雾，腐蚀速度快。会减小构件有效截面，降低承载能力。

    变形： 由于超载、碰撞或长期使用导致的结构整体或局部变形。

    磨损： 主要发生在有相对运动的连接部位，如销轴与轴套之间。

    漆膜失效： 漆膜起泡、剥落会加速腐蚀。

四、 检测技术与方法

借助无损检测（NDT）技术来发现内部和微观缺陷。

磁粉检测（MT）： 主要用于检测表面和近表面的裂纹，对焊缝检测非常有效。

渗透检测（PT）： 用于非铁磁性材料（如不锈钢）的表面开口缺陷检测。

超声波检测（UT）：

    脉冲反射法UT： 用于检测内部缺陷（如夹渣、未焊透）和测量裂纹深度。

    相控阵超声波检测（PAUT）： 更先进的技术，能生成缺陷的2D/3D图像，检测更精确、高效。

    射线检测（RT）： 使用X射线或γ射线透视工件，能直观显示内部缺陷的二维图像，但对安全要求高，在现场使用不便。

五、 检测流程

前期准备

资料审查： 收集设计图纸、历次检验报告、维修记录等。

制定方案： 根据设备历史和使用情况，确定本次检测的重点部位和方法。

安全交底与隔离： 对检测人员进行安全交底，对场桥进行断电、挂牌、隔离，确保检测环境安全。

现场检测：

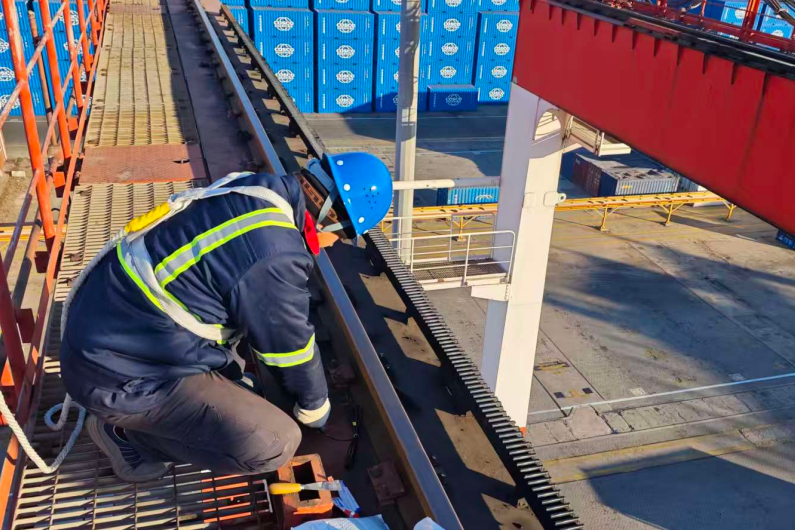

宏观检查： 全面目视检查并记录。

清洁表面： 对待检区域（特别是焊缝）进行清理，去除油漆、锈迹和污物。

无损检测： 按方案对关键部位进行MT、UT等检测。

几何测量： 进行拱度、垂直度等测量。

数据分析与评估：

将检测结果（如裂纹尺寸、腐蚀量、变形量）与标准允许值进行对比。

评估损伤的严重程度和对结构完整性的影响。

报告出具与维修建议：

出具详细的检测报告，包括检测过程、发现的问题、附有照片/图谱的分析结果。

根据评估结果，提出明确的维修建议（如：无需处理、监控使用、补焊、加固或立即停用）。

维修与复检：

对需要维修的部位，制定维修工艺（如焊接工艺评定）。维修完成后，对维修部位进行复检，确保维修质量合格。

总结

场桥钢结构检测是一项系统性的、技术性强的安全保障工作。作为一个包含定期检查、科学评估、及时维护在内的完整管理体系。通过采用常规检查与无损检测技术相结合的方法，并严格遵循标准流程，可以有效识别和管理钢结构风险，保障集装箱码头安全、高效地运营。
