防渗膜的检测内容及方法

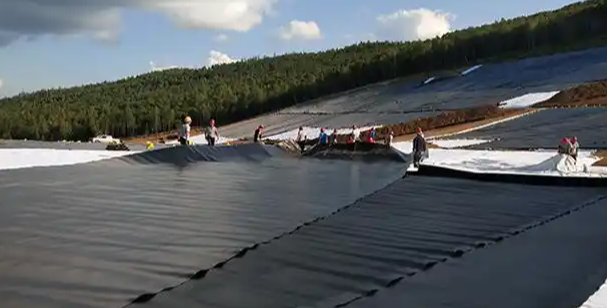

防渗膜是填埋场防止污染物渗漏、保护地下水的最后一道也是最重要的人工屏障，其完整性直接关系到环境安全。下面将从检测的重要性、主要方法、检测流程等方面全面梳理。

一、 为什么必须进行防渗膜完整性检测？

防止环境污染： 防渗膜上的孔洞会导致渗滤液渗漏，污染土壤和地下水。

满足法规要求： 国内外环保法规（如中国的《生活垃圾填埋场污染控制标准》）都强制要求进行防渗层施工质量验收和监测。

降低长期风险与成本： 施工期发现的孔洞修复成本极低（几元到几十元）；而运行期或封场后因污染事故进行修复，成本可能高达数百万甚至上亿元。

保障工程质量和寿命： 确保防渗系统达到设计使用寿命。

二、 主要检测方法

主要分为两大类：施工期检测和运行期监测。

施工期检测：在防渗膜铺设完成后、覆盖保护层或土工材料之前进行的关键质量控制步骤。

1. 电学检测法 - 目前最主流、最有效的方法

其基本原理是：HDPE膜是良好的绝缘体，如果其完整无缺，电流无法通过；一旦存在孔洞，电流就会形成通路。通过在膜上下施加电场，即可定位漏点。

双电极法

原理： 在HDPE膜上下分别铺设导体（如上层的电极棒/网和下层的导电土工布或潮湿粘土），在两者之间施加高电压。无洞时，电路断开；有洞时，电流会集中从孔洞处流过，形成信号。

方法：

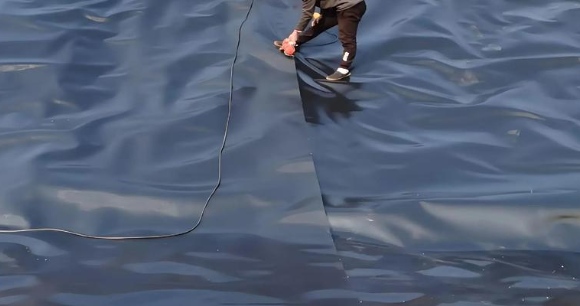

水枪法： 适用于膜上已覆盖水或沙土的情况。操作员手持带电的水枪在膜上扫描，一旦靠近漏点，设备会发出声光报警。

偶极子法： 适用于干燥、裸露的膜面。两名操作员各持一个接地电极在膜上行走，当两人之间的连线经过漏点时，设备会检测到电流变化。

优点： 检测速度快，覆盖率100%，能精确定位（误差在几十厘米内）。

缺点： 需要特定的铺设条件（下层为导电层），且对现场环境（如湿度）有一定要求。

电容法

原理： 将HDPE膜视为电介质，与上下的材料形成一个电容器。无洞时，电容值稳定；有洞时，电容值会发生突变。

方法： 操作员推着一个装有电容式传感器的装置在膜上行走，实时监测电容变化。

优点： 对下层材料的导电性要求较低，在某些特定条件下有优势。

缺点： 普及度和认可度略低于双电极法。

2. 物理方法

真空罐法

原理： 在一个透明罐体底部涂上肥皂水，压在膜上，抽真空。如果膜有孔洞，空气会进入罐内，在肥皂水中产生气泡。

优点： 简单、直观、成本低。

缺点： 效率极低，属于抽样检测，无法保证大面积膜体的完整性。通常用于对电学法定位的孔洞进行验证，或检测焊缝的疑难部位。

气压法（主要用于焊缝检测）

原理： 在双轨热熔焊缝的中空腔道内充入压缩空气，监测其压力保持情况。如果压力下降过快，说明焊缝有漏点。

优点： 是HDPE膜焊缝质量控制的标准方法，高效可靠。

三、 标准检测流程建议

1.  施工前检查： 检查膜材质量证明、外观有无损伤。

2.  铺设过程监督： 确保膜体铺设平整，减少褶皱和应力集中。

3.  焊缝检测： 对所有焊缝进行100%的气压检测，并对可疑点进行真空罐法复检。

4.  膜面电学检测： 在膜铺设完成、未覆盖前，使用双电极法或电容法进行100%面积扫描。

5.  漏点标记与修复： 对电学法定位的所有漏点进行标记，并使用兼容的HDPE补片进行挤出焊修复。

6.  修复后验证： 对所有修复点再次进行电学法和真空罐法检测，确保修复成功。

7.  文件记录与报告： 出具详细的检测报告，包括检测条件、设备、发现的漏点数量、位置、修复记录等，作为工程验收的关键文件。

结论

对于填埋场防渗膜完整性检测，施工期采用以电学法（尤其是双电极法）为核心的大面积扫描，并结合气压法对焊缝进行检测，是当前公认的工程质量保障方案。 运行期则主要依赖预先设计的渗漏检测层进行监测。任何省略或简化这一流程的行为，都会给填埋场带来巨大的长期环境风险。

检测咨询:15021139104
