焊接质量检验等级、无损检测要求

作者:钧测检测 发布日期: 浏览次数:

 一级焊缝:需疲劳计算构件上的作用力垂直于焊缝长度方向的横向对接受拉焊缝或T形对接与角接组合受拉焊缝、无需疲劳计算构件上的凡要求与母材等强度的对接受拉焊缝。100%超声波探伤,评定等级 Ⅱ,检验等级B级。
 二级焊缝:除一级焊缝外的全熔透焊缝。20%超声波探伤,评定等级 Ⅲ,检验等级B级。
 三级焊缝:为上述一、二级之外的角焊缝或部分焊透的对接与角接组合焊缝。不要求超声波探伤。

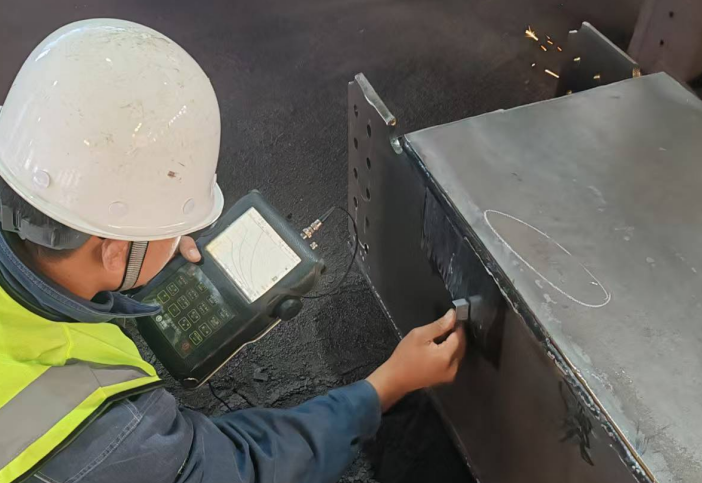

 所有焊缝应作100%外观检查,其检查标准按本说明提出的焊缝质量等级,按《钢规》及《验规》要求进行,当上述检查发生疑问时须进行着色渗透探伤或磁粉探伤的复检。超声波探伤的方法及评定标准均按照(GB 11345-89)进行。其中比例,对工厂制作焊缝为每条焊缝长度的百分数,对现场安装焊缝应为同一类型、同一施焊条件的焊缝条数的百分数。探伤长度不应小于200mm。厚度小于8mm的钢材的对接焊缝,不应采用超声波探伤。        超声波探伤不能对缺陷作出判断时,应采用射线探伤,其方法及评定标准均按照(GB 3323-2005)进行。
焊缝质量等级
1除注明外本工程所有焊接型钢柱(H型、十字型、箱型、圆管等)本体焊缝拟按如下要求:
2、构件端部各100mm范围内、梁柱节点区域上下各500mm范围内均采用坡口全熔透二级焊缝;
3、除第1条要求之外钢柱其他部位采用部分熔透焊缝,焊缝质量等级为三级,外观质量符合二级要求;

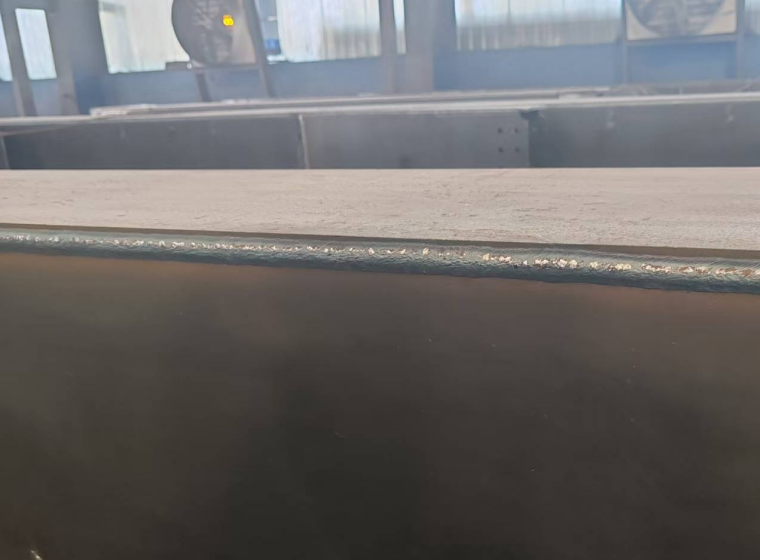

焊接H型钢梁除注明外
1、当钢梁腹板<20mm厚,腹板与翼缘的连接采用角焊缝,焊缝质量等级为三级;
2、当钢梁腹板≥20mm厚,且钢梁两端铰接时,腹板与翼缘的连接焊缝均采用部分熔透焊缝,焊缝质量等级为三级,但外观质量符合二级要求。
3、当钢梁腹板≥20mm厚,且钢梁两端或一端刚接时,腹板与翼缘的连接焊缝,刚接端0.5米范围均采用坡口全熔透焊缝,焊缝等级为二级,其他部位采用部分熔透焊缝,焊缝质量等级为三级,但外观质量符合二级要求。

 现场安装焊缝等级
1、梁与柱刚接时,翼缘与柱的对接焊缝,应采用坡口全熔透焊缝,焊缝质量等级为一级。
2、上下柱的对接焊缝,应采用坡口全熔透焊缝,焊缝质量等级为一级。
3、梁与梁拼接,或梁与梁刚接时,梁翼缘间的连接焊缝,应采用坡口全熔透焊缝,焊缝质量等级为一级。
4、现场安装角焊缝,梁、柱的连接板,加劲肋等角焊缝连接部位,焊缝质量等级为三级。
5、所有构件的平直拼接和交叉的刚性节点均为等强连接,应采用坡口全熔透焊缝,焊缝质量等级为一级。
6、箱形截面内的横向加劲板除注明外均为四边焊,采用坡口全熔透焊缝或电渣焊,焊缝质量等级为二级。
