近年来,我国风电行业尤其是大容量的兆瓦级别大型风力发电机组得到快速发展,风电设备用的高强度紧固件由于长期野外服役,环境恶劣,维修条件差,所以要求风机稳定性强。正常连续工作情况下,风电设备紧固件要求必须保证10级以上的使用寿命。风电用高强度紧固件的制造工艺,从技术的角度涉及多学科,从生产的角度涉及各道工序,从管理的角度涉及多部门、多环节,从措施的角度涉及生产成本。因此在该项目的前期,建设方以及总包方都对于风电的螺栓的要求都非常的严格。
按照风电螺栓的相应的检测规范规定:
1、运到工地的大六角头高强度螺栓连接副,应及时检验其螺栓楔负载、螺母保证载荷、螺母及垫圈硬度连接副的扭矩系数、平均值和标准偏差,检验结果应符合钢结构用高强度大六角头螺栓、大六角螺母垫圈技术条件规定,合格后方准使用。

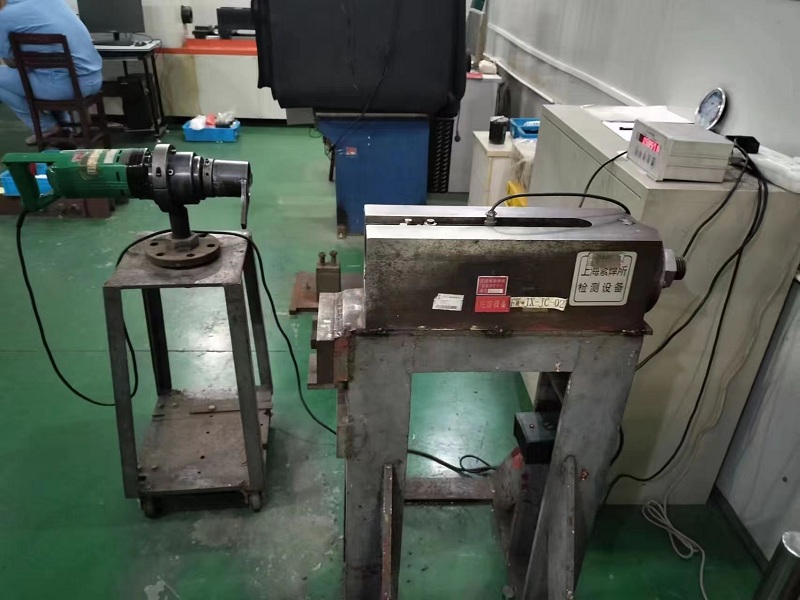

2、大六角头高强度螺栓施工前,应按出厂批复验高强度螺栓连接副的扭矩系数,每批复验5套,5套扭矩系数的平均值应在0.110-0.150范围之内,其标准偏差应小于或等于0.010。
3、大六角头高强度螺栓的拧紧
对于大型节点应分为初拧、复拧、终拧,初拧扭矩为施工扭矩的50%左右,初拧或复后的高强度螺栓,应用颜色在螺母上涂上标记,标记方法在螺杆上划一道竖线;然后按规定的施工扭矩值进行终拧,终拧后的高强度螺栓用同颜色子螺帽至基础法兰面划一道平直线。
4.大六角头高强度螺栓拧紧时只准在螺母上施加扭矩,在空间有限时可允许在螺帽上施加扭矩。
5.大六角头高强度螺栓检查
⑴用小锤敲击法对高强度螺栓进行普查,以防漏拧。
⑵检查数量按每个节点螺栓数的10%,且不应少于10个,但不少于一个进行扭矩检查。
⑶检查时,在螺尾端头和螺母相对位置划线,将螺母退回60度左右,用扭矩扳手测定拧回至原来位置的扭矩值。该扭矩值与施工扭矩值的偏差在10%以内为合格。如发现有不符合规定的,应在扩大检查10%。如仍有不合格,则整个节点的高强度螺栓应重新拧紧。测得此时的扭矩应在0.9T1.1T范围内。(按下式计算T=k×p×d;k:高强度螺栓连接副的扭矩系数平均值p:高强螺栓施工预拉力d:高强螺栓螺杆直径)
本次我司除了做了以上检查之外,还针对性的对该批风电螺栓进行了脱碳层的检测。通过观察螺栓的内部组织为螺栓从力学性能以及内部组织结构进行双重检验。委托方对于我司的本次检测服务较满意。同时该项目其他项目部也陆续将风电螺栓送完我司进行检测。
