芯片检测的方法和流程

　　芯片检测是半导体制造和使用过程中非常关键的一个环节，下面为你详细介绍：

　　一、芯片检测的主要方法

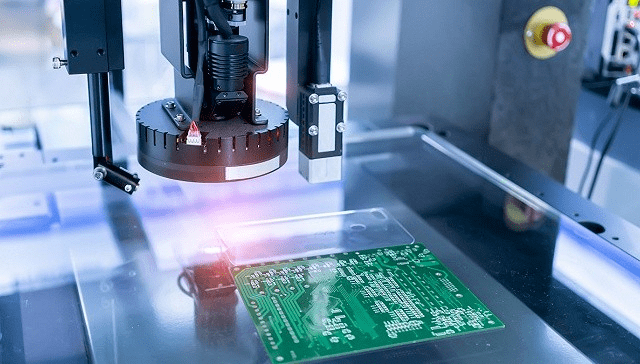

　　1、光学检测

　　原理：利用光学显微镜、扫描电子显微镜（SEM）等设备对芯片的表面结构和图案进行观察。光学显微镜可以提供芯片表面的宏观图像，能够检测出较大的缺陷，如芯片表面的划痕、裂纹、颗粒污染物等。扫描电子显微镜则具有更高的分辨率，它通过发射电子束扫描芯片表面，然后收集反射的电子信号来生成图像，能够观察到芯片微观结构中的缺陷，如晶体管的微观结构损坏、金属连线的断裂等。

　　应用场景：在芯片制造的各个阶段都有应用。在晶圆制造完成后，首先可以使用光学检测来检查晶圆表面是否有明显的缺陷。在芯片封装之前，也可以用扫描电子显微镜来检查芯片内部电路的微观结构是否完整。

　　2、电学检测

　　原理：通过向芯片施加电信号并测量其响应来检测芯片的电学性能。其中包括直流参数测试（如测量芯片引脚之间的电阻、电压等参数）和交流参数测试（如测试芯片的频率响应、信号传输延迟等）。例如，在测试芯片的输入/输出引脚之间的电阻时，可以通过向引脚施加一定的直流电压，然后测量电流，根据欧姆定律计算出电阻值，以此来判断芯片内部的电路连接是否正常。

　　应用场景：主要用于芯片封装完成后，对整个芯片的电学性能进行全面测试。对于数字芯片，可以测试其逻辑功能是否正确，对于模拟芯片，可以测试其模拟信号处理能力，如放大器的增益、滤波器的频率特性等。

　　3、X射线检测

　　原理：X射线具有较强的穿透能力，可以穿透芯片的封装材料，显示芯片内部的结构。通过检测X射线在芯片内部的衰减和散射情况，可以发现芯片内部的隐藏缺陷，如芯片内部的金属连线短路、芯片封装过程中产生的气泡等。

　　应用场景：适用于检测芯片封装后的内部缺陷。当怀疑芯片在封装过程中出现问题，如封装材料与芯片之间的贴合不良，或者芯片内部的金属结构出现异常时，可以使用X射线检测来发现这些问题。

　　二、芯片检测的流程

　　1、晶圆级检测（WAT-Wafer Acceptance Test）

　　这是芯片检测的第一个阶段，在晶圆制造完成后进行。主要检测晶圆上每个芯片的基本电学性能，如晶体管的阈值电压、漏电流等参数。通过使用专门的晶圆测试设备，在晶圆上的芯片还未切割封装之前进行测试。测试的探针会与晶圆上芯片的引脚或测试点接触，施加电信号并测量响应。根据测试结果，可以在芯片封装之前就筛选出大部分有明显电学缺陷的芯片，减少后续封装成本。

　　2、芯片封装后检测（CP-Chip Probing和FT-Final Test）

　　CP（Chip Probing）：在芯片封装之前，对芯片进行初步的电学性能测试，主要是测试芯片的基本功能和部分电学参数。这个阶段的测试精度相对较低，主要目的是在封装之前进一步筛选出有问题的芯片。

　　FT（Final Test）：在芯片封装完成后，进行最终的全面测试。包括对芯片的所有功能、性能指标进行检测，如功能测试（验证芯片是否能够按照设计要求完成各种功能）、可靠性测试（模拟芯片在实际使用环境中的长期工作情况，如高温、高湿度、高频率工作等条件下的性能）等。
