您的位置: 新闻动态企业动态

钢筋混凝土构件保护层的作用及检验要求

作者:钧测检测 发布日期: 浏览次数:
    从混凝土碳化、脱饨和钢筋锈蚀的耐久性角度考虑,不再以纵向受力钢筋的外缘,而以最外层钢筋(包括箍筋、构造筋、分布筋等)的外缘计算混凝土保护层厚度。
    混凝土保护层厚度越大,构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是,过大的保护层厚度会使构件受力后产生的裂缝宽度过大,就会影响其使用性能(如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安等),过大的保护层厚度亦会造成经济上的浪费。

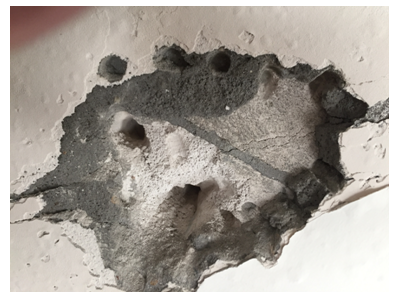

    钢筋保护层厚度检验,需要对重要构件,特别是悬挑梁和板构件,以及易发生钢筋位移、易露筋的部位,采用非破损(用先进的钢筋保护层厚度测定仪)或局部破损的方法检验。
此时,纵向受力钢筋保护层厚度的允许偏差,对梁类构件为-7~+10mm;对板类构件为-5~+8mm。钢筋保护层厚度检验的合格点率为 90%及以上时为合格。
    当合格点率小于90%,但不小于80%,可再抽取相同数量的构件检验,当两次抽样总和计算的合格点率为90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。

查看更多 >>

推荐文章

在线咨询
微信咨询
联系电话
15021141323
返回顶部
