斜拉桥、吊桥和中、下承式拱桥、幕墙、大跨度屋顶等结构以其良好的跨越能力和优美的造型受到设计者青睐。在其施工及成桥后的维护中,拉索与吊杆的张力测试将贯穿整个过程。

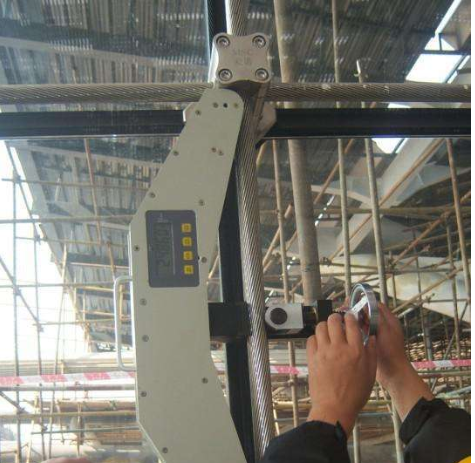

一、目前国内外常用的索力测试方法有以下几种
1、油压表法:由张拉系统上经过标定的油压表直接读出张力;
2、传感器法:在拉索或吊杆锚头与垫板之间放置压力传感器测定其张力;
3、频率法:测取拉索或吊杆自振频率后根据张力与自振频率之间的关系算得张力;
4、磁通量法:在拉索或吊杆中放置电磁传感器,通过其磁通量的变化来测定张力。上述几种测试方法中,现阶段以频率法最为经济、实用,因而应用最为普遍。本技术体系也以构件的自振频率为基础。

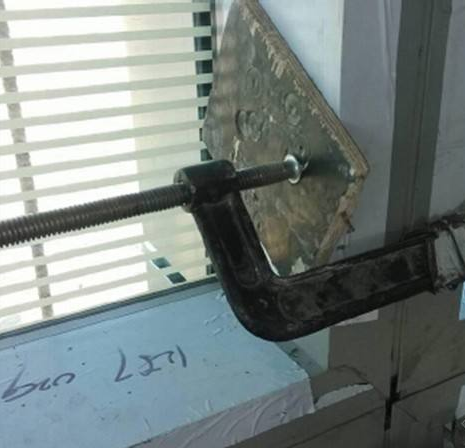

二、单元式幕墙审核试验施工图注意事项
1、检查试验说明中各项设计指标及级别是否正确、合理且符合规范最低要求,是否存在规范引用错误、书写错误等低级错误;
2、对幕墙整体热工性能(或保温性能)有强制要求地区的工程,检查设计说明中是否有热工性能检测项,是否有热工试验图纸;
3、检查试验样板的规格是否符合规范中规定的最小样板规格要求,即单元式幕墙宽度方向至少应为3块单元体,高度方向至少应为2个层高;
4、针对使用标准静压箱的样板,检查试验样板的进深及造型等是否符合静压箱的安装要求,并检查静压箱的选用是否合理;
5、针对试验箱体属于外喷淋内加压的改造箱体,单元体层间背衬板需要在4个角部各开1个直径20mm的圆孔,圆心距边各100mm,以使压力直接施加到面板上;
6、针对有上下位移测试要求的试验样板,检查相邻单元体插接深度是否满足测试要求;
7、针对多个层高、层高不同、单层多挂点等复杂样板,注意位移层的选取;
8、针对多层样板,顶层所有单元体上横梁的排水孔不需要开;
9、检查样板每块面板的密封线是否交圈,是否存在缺少密封线的情况(特别是层间单玻层);
以上就是上海钧测检测技术服务有限公司为大家整理的关于拉索张力检测和单元式幕墙审核试验施工图注意事项的相关内容,希望能有所帮助。注:内容来源于网络,仅供参考。
