1检测内容
本次检测的主要内容包括:
(1)仓库建筑、结构概况调查;
(2)仓库使用情况调查;
(3)仓库完损情况调查;
(4)仓库地坪、回填层剖面尺寸测量;
(5)仓库地坪结构材料强度检测;
(6)仓库地坪结构钢筋配置情况检测;
(7)根据现场检测结果,对受检区域地坪承载力进行分析评估,并出具检测报告,并提出建议。
2检测依据
(1)《钻芯法检测混凝土强度技术规程》(JGJ/T 384-2016);
(2)《混凝土中钢筋检测技术规程》(JGJ/T 152-2019);
(3)《建筑结构检测技术标准》(GB/T50344-2019)。
3判定标准
(1)《楼地面建筑构造》(国家建筑标准设计图集12J304);
(2)《建筑地基基础设计规范》(GB50007-2011);
(3)《混凝土结构设计规范》(GB50010-2010)(2015年版);
(4)《建筑地基处理技术规范》(JGJ 79-2012);
(5)《建筑地面设计规范》(GB50037-2013)。
4检测及分析结果
4.1仓库使用情况调查
经过现场调查,该仓库未曾发生使用功能改变、火灾、使用荷载过大等情况,目前主要作为物流成品仓储使用。
4.2仓库完损状况调查
为明确受检货架地坪损伤状况,现场对地坪进行了完损状况调查。经调查,仓库地坪区域无明显开裂、下沉、隆起等严重损伤现象,局部地面存在少量细小裂缝。
4.3仓库地坪、回填层剖面尺寸测量

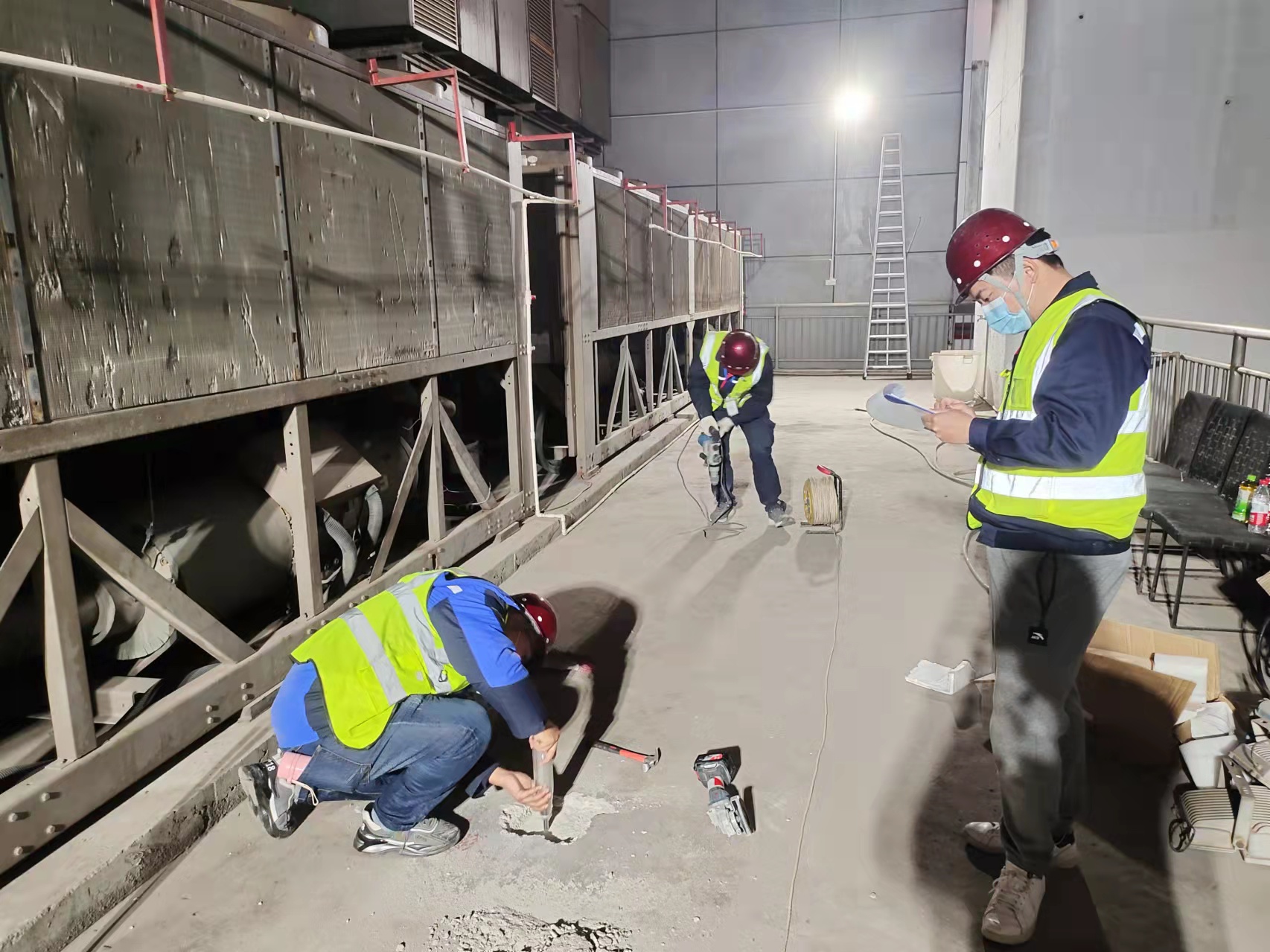

按照《钻芯法检测混凝土强度技术规程》(JGJT 384-2016),结合现场检测条件,选取3个部位对仓库地坪进行取芯,取芯的位置见附件2附图2.1。采用钻芯法钻取直径75mm的芯样,同时检测仓库地坪各层剖面尺寸。仓库地坪实测做法从上至下依次为137mm~155mm厚钢筋混凝土地坪面层、8mm~20mm水泥砂浆找平层、110mm~145mm厚素混凝土垫层、回填土。
4.4仓库地坪结构材料强度检测
按照《钻芯法检测混凝土强度技术规程》(JGJT 384-2016),对受检仓库地坪采用钻芯法取样,测试混凝土的强度。检测结果表明,受检区域地坪面层的混凝土强度在28.2MPa~45.4MPa之间,最小值为28.2MPa,达到C25等级要求。素混凝土垫层混凝土强度在34.0MPa~45.3MPa之间,最小值为34.0MPa,达到C30等级要求。
4.5仓库地坪结构钢筋配置情况检测
现场对地坪面层钢筋混凝土板配筋间距及规格进行检测。检测结果表明,仓库地坪面层跨中配置单层带肋直径10mm钢筋网 200mm×200mm,分缝处配置钢筋的间距为 100×100。
4.6仓库地面构造核查
根据现场检测情况,依据国家建筑标准设计图集12J304《楼地面建筑构造》、国家规范《建筑地面设计规范》GB50037-2013,对受检区域地面构造核查,构造核查结果仓库地面做法满足相关图集、规范要求。
4.7地坪板受冲切承载力评估
业主提供柱脚底板尺寸260mm*150mm*14mm,柱脚底板间距为1120mm*1440mm。依据地坪取芯得知地坪内部钢筋距离地坪表面距离约为70mm,故有效高度ho取值70mm,依据《混凝土结构设计规范》(GB50010-2010)(2015年版)对柱脚底板冲切承载力评估如下:
综上分析评估可得,仓库受检区域地坪承载力满足委托方提供升级后地坪使用荷载(2.93t/m2)的要求,仓库受检区域地坪受货架柱脚底板冲切承载力满足业主提供的升级后集中荷载(4.7t/柱脚底板)的要求。
